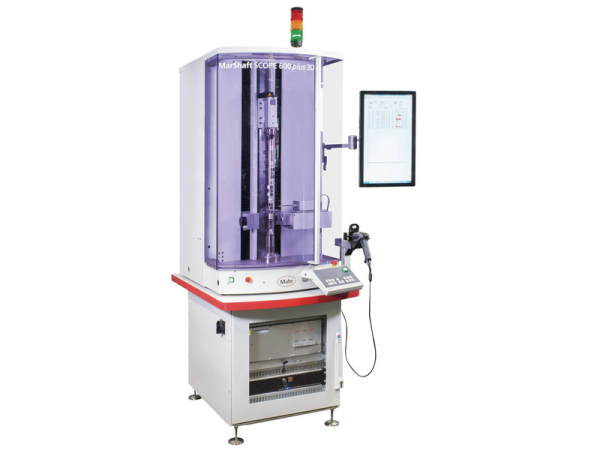

MarShaft MarShaft SCOPE 600 plus 3D (Z=760/⌀=120 mm), aparelho independente

Informações do produto

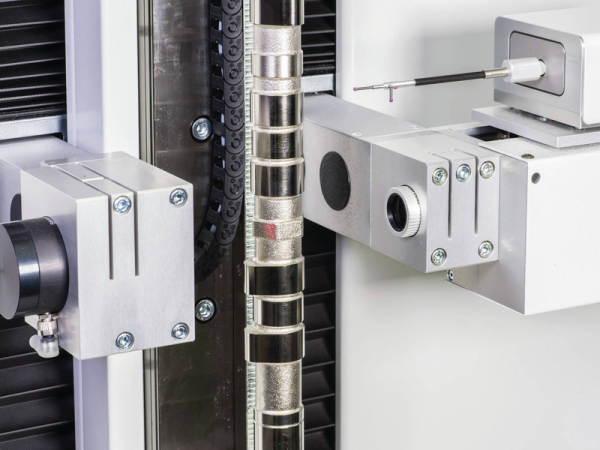

Como especialista em aplicações, a Mahr oferece um processo de medição totalmente novo para eixos de comando de válvulas e, recentemente, também para engrenagens cilíndricas de dentes retos e helicoidais, com a nova estação de medição MarShaft SCOPE 600 plus 3D: A combinação de sensores ópticos e táteis permite, pela primeira vez, a aplicação da função 3D e, com isso, uma inspeção completa da peça numa única fixação. Com esse objetivo, a Mahr continuou o desenvolvimento da já bem sucedida estação de medição MarShaft SCOPE 750 plus . A nova estação agora dispõe de um sistema de prova 2D, um contra-pontas motorizado bem como uma calibração para eixos lineares. Em poucos segundos, a câmera matrix efetua medições ópticas de características tais como diâmetros, comprimentos, raios, formas, características de posição, ângulo do came ou elevação do came. O apalpador 2D adicional registra características não mensuráveis opticamente: forma côncava do came, todos os parâmetros usuais de dentados em engrenagens cilíndricas, batimentos axiais, elementos de referência em sentido axial, como ranhuras axiais. Ao mesmo tempo, o sistema tátil e óptico está calibrado num sistema de coordenadas. A estação de medição trabalha com a plataforma de software MarWin, que, nesta combinação, suporta plenamente a funcionalidade completa 3D.
